Resumen del Proyecto

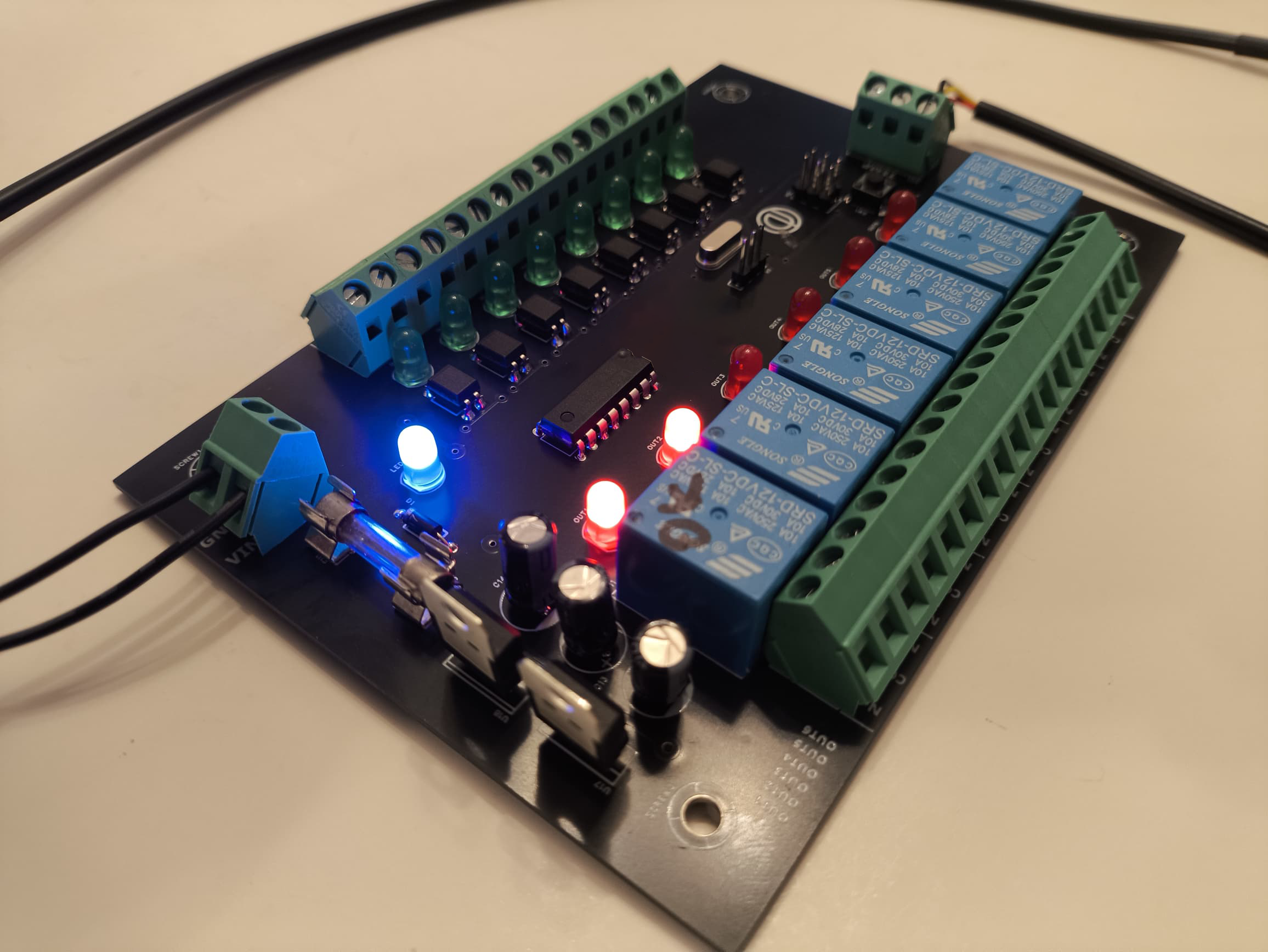

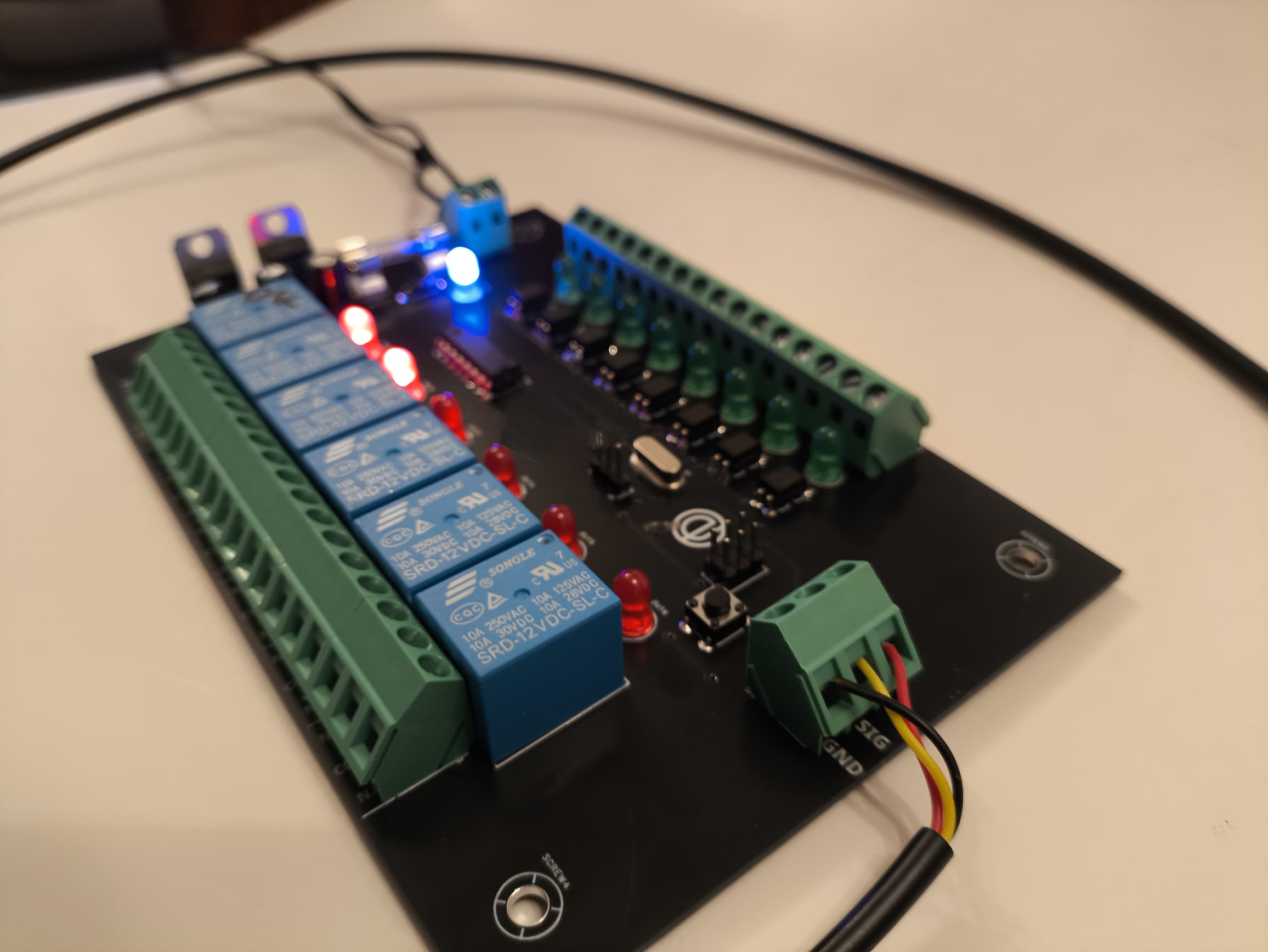

Se diseñó y fabricó una tarjeta de relays para controlar sistemas industriales, integrando comunicación IoT y monitoreo remoto.
- Diseño de PCB optimizado.
- Integración con sistemas existentes.
- Documentación y soporte técnico.
Diseño Electrónico Personalizado para Automatización Industrial
En Consulting JACC, desarrollamos una solución electrónica completamente personalizada para un cliente, enfocada en la automatización y el control de cargas de potencia en entornos industriales. El proyecto consistió en el diseño y fabricación de una tarjeta de relays con características específicas, adaptadas a las necesidades particulares del cliente y su proceso productivo.
Características Técnicas del Diseño
La tarjeta fue concebida como un sistema robusto y flexible, capaz de integrarse fácilmente en diferentes escenarios industriales. Entre sus principales características destacan:
- 8 entradas discretas: Permiten la conexión de sensores, pulsadores u otros dispositivos de señal digital, facilitando la supervisión y el control de eventos en tiempo real.

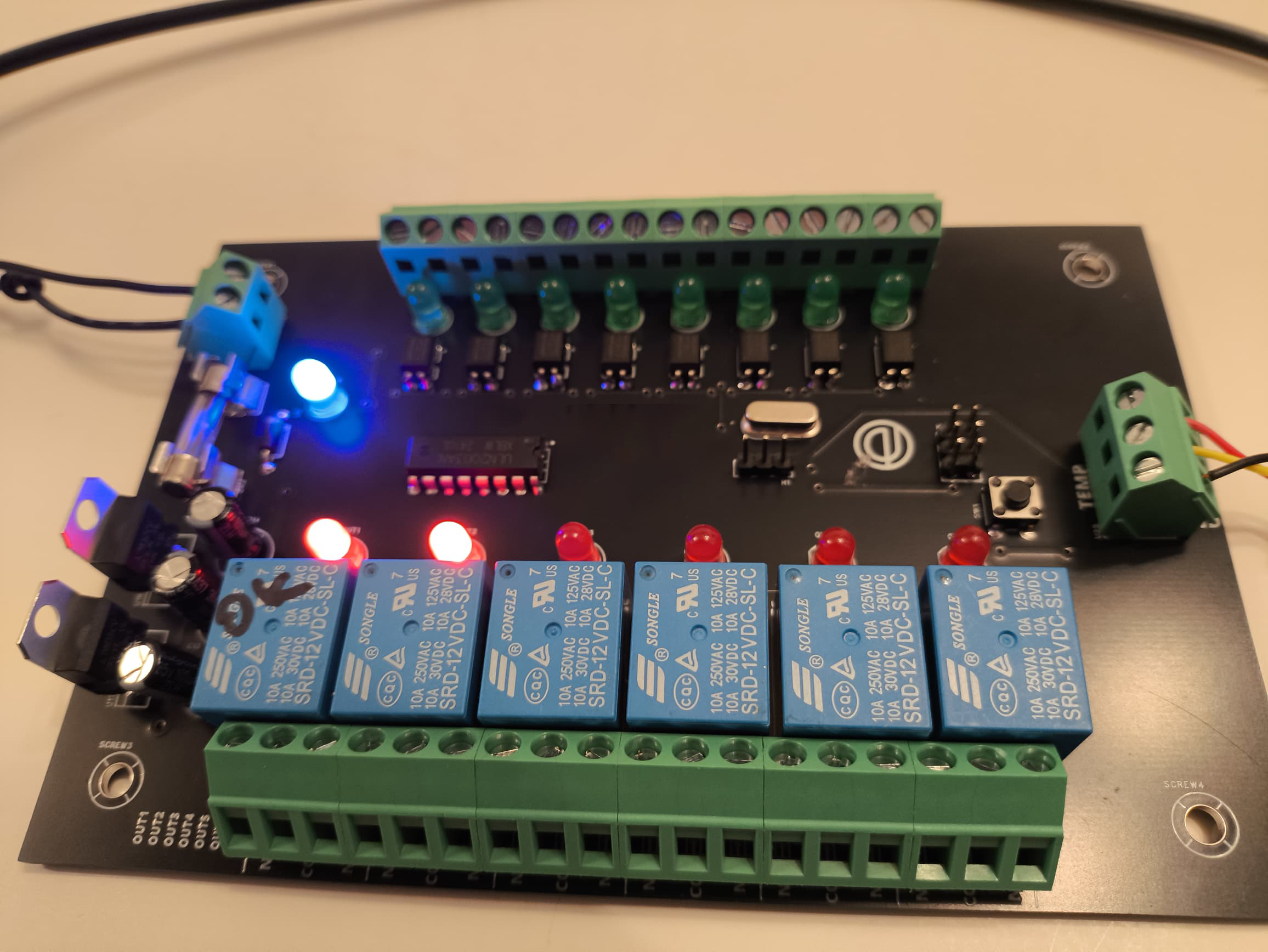

- 6 salidas de potencia (relays NO/NC): Cada salida puede operar en modo normalmente abierto (NO) o normalmente cerrado (NC), brindando versatilidad para el manejo de diferentes tipos de cargas eléctricas, como motores, válvulas, contactores o luminarias industriales.
- Rango de operación de 12-24V: La tarjeta soporta una alimentación flexible, adaptándose a los estándares más comunes en la industria, lo que facilita su integración en tableros y sistemas existentes.

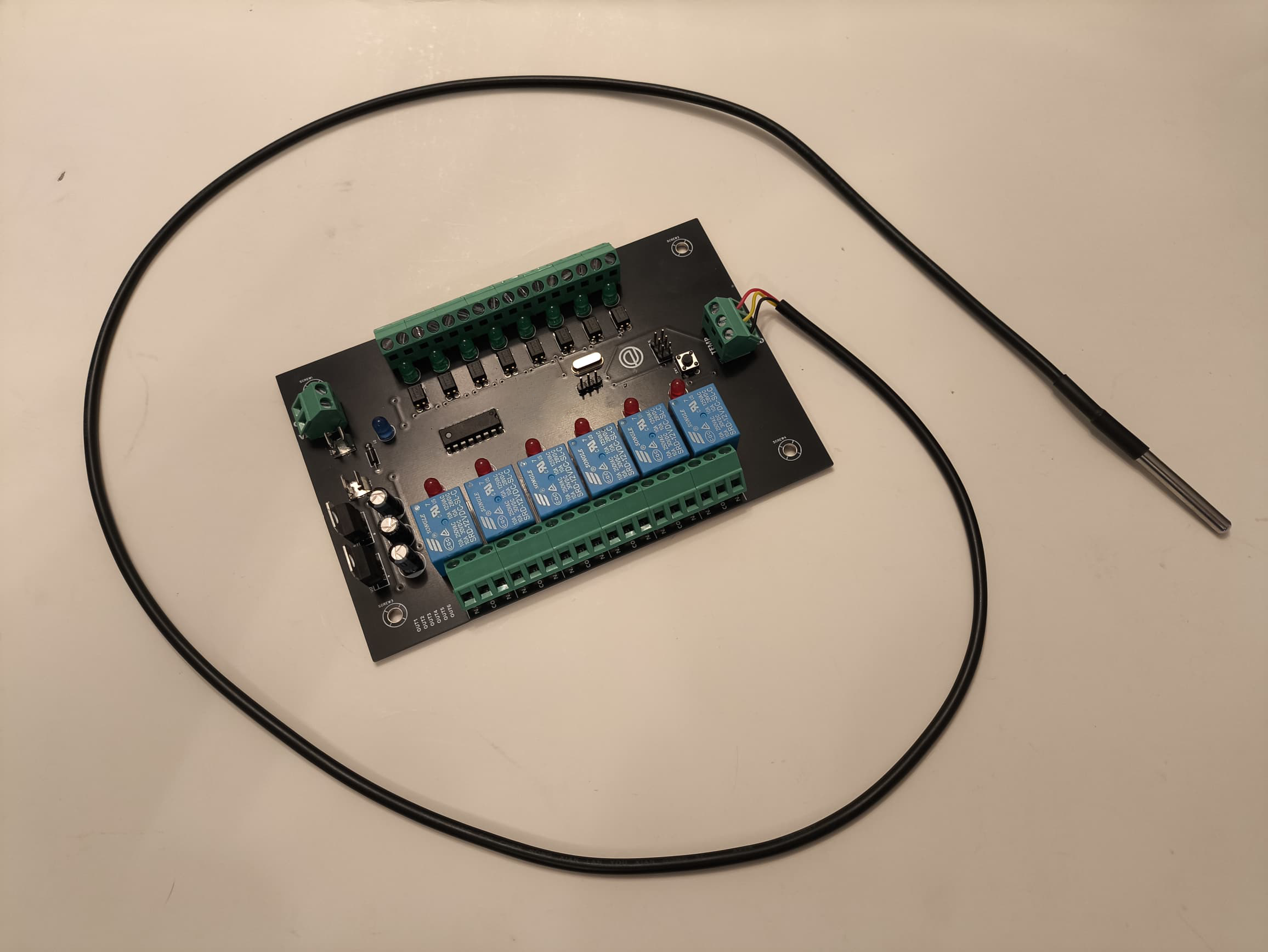

- Sonda de temperatura configurable: Incorpora una entrada para sonda de temperatura, la cual puede ser utilizada para activar o desactivar salidas de potencia en función de umbrales definidos por el usuario, permitiendo implementar lógicas de protección o automatización basadas en condiciones ambientales.
- Configuración de acciones: El sistema es completamente configurable, permitiendo definir qué acciones deben ejecutarse en función de las señales recibidas en las entradas discretas. Esto otorga al usuario un alto grado de personalización y control sobre los procesos automatizados.
Un Diseño a Medida para un Producto Único

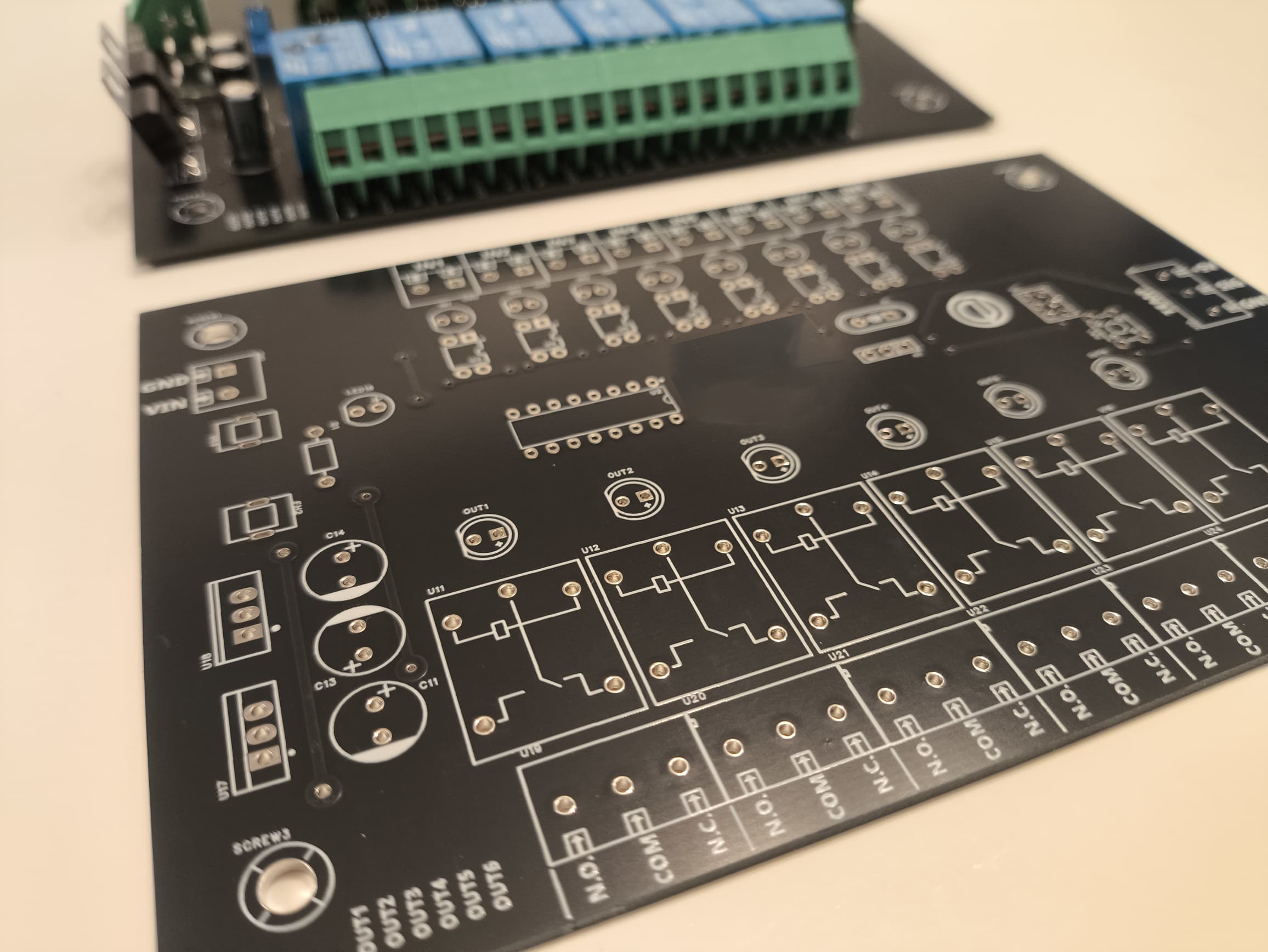

A diferencia de las soluciones genéricas, este desarrollo fue realizado a medida, considerando los requerimientos específicos del cliente. Desde la selección de componentes hasta el diseño del PCB, cada etapa del proyecto fue validada en conjunto con el cliente, asegurando que la tarjeta cumpliera con los estándares de calidad, seguridad y funcionalidad requeridos para su aplicación particular.
El diseño personalizado permitió optimizar el espacio en el tablero, reducir costos de integración y garantizar la compatibilidad con los sistemas de control existentes. Además, se proporcionó documentación técnica detallada y soporte postventa, asegurando una implementación exitosa y sostenible en el tiempo.
Integración IoT y Monitoreo Remoto
Como valor agregado, la tarjeta fue diseñada para integrarse con plataformas IoT, permitiendo el monitoreo y control remoto de las salidas de potencia. Esto facilita la supervisión en tiempo real, la generación de alertas y la recopilación de datos para el análisis y la mejora continua de los procesos industriales.
Resultados y Beneficios
La implementación de esta tarjeta de relays personalizada ha permitido optimizar sus procesos de automatización, mejorar la eficiencia operativa y reducir tiempos de respuesta ante eventos críticos. La flexibilidad y escalabilidad del diseño aseguran que la solución pueda adaptarse a futuras necesidades o expansiones del sistema.
